AutoCADの機能でフィールドというものをご存知?
「フィールドとは、図面のライフ サイクルにおいて変更される可能性のあるデータを表示するために設定される更新可能な文字オブジェクトのことです。」
「フィールドが更新されると、そのフィールドの最新の値が表示されます。」(AutoCADヘルプより)
例えばファイル名をフィールドに持つ文字オブジェクトはファイル名が変更される度に自動的に文字の内容が変更されます。
ポリゴンの面積をフィールドに持つ文字オブジェクトはポリゴンが変更される度に最新の面積値に変更されます。



CAD製図基準において次の段階では「SXF形式レベル2Ver.3.0」が求められます。
その追加項目の一つに「図面表題欄を中心とする図面管理情報のサポート」があります。
図面に知識を持たせる時代に入っていきます。
表題欄に記載されている内容を属性として持たせようとしています。



それをAutoCADのSXF変換で実現する為にフィールドという機能を使っているのです。
新規作成で「SXF~」の図面テンプレートを開いてみましょう。
図面表題欄を見てみましょう。
フィールドが設定された文字オブジェクトが配置されています。
SXF変換メニューのSXFV3ツール→表題欄フィーチャ編集を選択してみましょう。

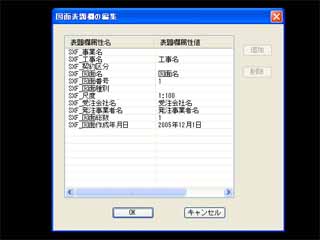

「図面表題欄の編集」ダイアログボックスが開きます。
ここで各項目を入力する事により図面の文字が変更されるのです。



Ver.3.0時代になったらこんな面倒臭い事をしなければならないのだー!!
このテンプレートで作成していない図面は大変な作業を強いられること間違い無し!!
でもご安心あれ。とっておきの必殺技を既にご用意しております。
