図面Aで図形を基点コピー、図面Bに貼り付け。
ある図面でそんな作業をすると位置と大きさが変わってしまいました。
Civil3D2014での作業です。

図形の大きさを比べてみるとメートルとフィートの違いっぽい。
単位管理の挿入尺度を見てみる。どちらの図面もメートル。
だいたい、挿入尺度が違っててもコピー・貼り付けで図形の大きさが変わる事は無かったはず。

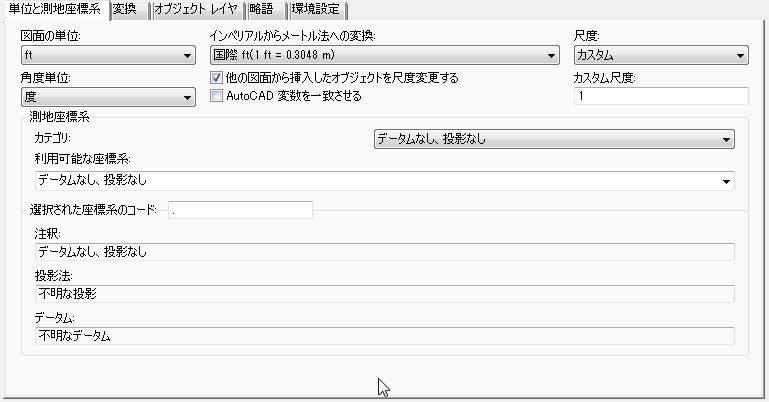

Civil3Dの[図面設定]ダイアログボックスの[単位と測地座標系]タブを見てみた。



図面の単位がフィート。これか!?
図面Bの方がそんな設定になってました。

メートルにしてみたら正しい大きさで貼り付きました。
図面Aの方に測地座標系の設定がされていない場合は大きさが変わる事はないようです。

こんなマニアックなdwgに出会う機会はあまり無いかもしれませんが参考までに。
