イエ～イ！
ボンバイエーイ！リーダーーです。
いや～。忙しいね～。
電子納品花盛りだね～。
僕も久しぶりにやってますよ。SXFデータ作成！
初めて「振り分けくん」や「化けないくん」を実戦で使ってるんだけど、これはイイねぇ～。
便利だねぇ～。自分で自分を褒めちゃうぞ！
みんなも頑張ってる自分を褒めてあげましょう！！
みんな！もう一息ヨロピク！！
この時期は、西方面ではスーパーに いかなごがセット（いかなご＆
醤油＆水あめ＆タッパ）並びます。
今年は、明石海峡での事故もあり、いかなごの値段が
例年より下がっているみたいですが…
あちこちに配るため 10k 炊く家庭もあるぐらい…
西方面では、行事の一つです。
みなさん今晩はリーダーーです。
AutoCADでハッチングを掛ける時に同じパターン、尺度を使ってるのにデータによって違うピッチになる。
同じ線種を使っていて線種尺度、グローバル線種尺度が同じなのに違うピッチになる。
こんな経験ありますよね。
それはシステム変数「MEASUREMENT」の値が違うからだー！
MEASUREMENT
現在の図面で使用するハッチング パターン ファイルおよび線種ファイルを、フィート-インチにするか、メートルにするかをコントロールします。
0 インチ/フィート。ANSIHatch および ANSILinetype のレジストリ設定によって指定されるハッチング パターン ファイルおよび線種ファイルを使用します。
1 メートル。ISOHatch および ISOLinetype のレジストリ設定によって指定されるハッチング パターン ファイルおよび線種ファイルを使用します。
そう。MEASUREMENTの値が0か1かの違いでハッチングや線種のピッチが変わるのだ。
新規作成テンプレートのacad.dwtなんかは0、acadiso.dwtなんかは1になってるんですね～。
と偉そうに書いてますがそれを知ったのは先週。
10数年AutoCADを使ってきて、「どこかに設定があるんだろうなぁ～」くらいにしか考えていませんでした。
しかし先週、若獅子に「なんでなんすか！？なんでピッチが違うんですか！！？」としつこく詰め寄られたので調べてるとMEASUREMENTだったんですね～。
長年使っていてもまだまだ知らない事が多いですねぇ～。というお話でした。
それでは、みなさんおやすみなさい。
AutoCADの機能でフィールドというものをご存知？
「フィールドとは、図面のライフ サイクルにおいて変更される可能性のあるデータを表示するために設定される更新可能な文字オブジェクトのことです。」
「フィールドが更新されると、そのフィールドの最新の値が表示されます。」(AutoCADヘルプより)
例えばファイル名をフィールドに持つ文字オブジェクトはファイル名が変更される度に自動的に文字の内容が変更されます。
ポリゴンの面積をフィールドに持つ文字オブジェクトはポリゴンが変更される度に最新の面積値に変更されます。
CAD製図基準において次の段階では「SXF形式レベル2Ver.3.0」が求められます。
その追加項目の一つに「図面表題欄を中心とする図面管理情報のサポート」があります。
図面に知識を持たせる時代に入っていきます。
表題欄に記載されている内容を属性として持たせようとしています。
それをAutoCADのSXF変換で実現する為にフィールドという機能を使っているのです。
新規作成で「SXF～」の図面テンプレートを開いてみましょう。

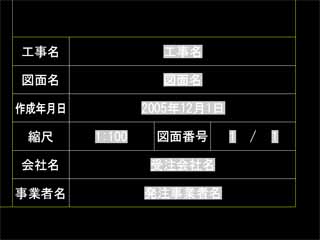

図面表題欄を見てみましょう。

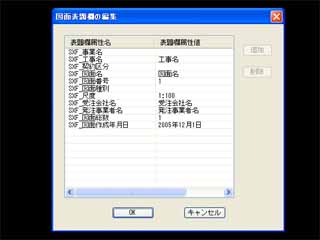

SXF変換メニューのSXFV3ツール→表題欄フィーチャ編集を選択してみましょう。
「図面表題欄の編集」ダイアログボックスが開きます。
Ver.3.0時代になったらこんな面倒臭い事をしなければならないのだー！！
このテンプレートで作成していない図面は大変な作業を強いられること間違い無し！！
でもご安心あれ。とっておきの必殺技を既にご用意しております。
ブログの日に限って、サンプルデータに手間取ってしまいました。
言い訳はしませんが、今日はこれで勘弁してちょうだい（財津一郎風に）
それでは・・・
