AutoCAD操作で私が新しく知ったけど、知らなかったら結構怖いこと。

例えば、ポリライン(緑)のB点をY座標を変えずに黄線上にグリップ編集でスライド移動する場合。

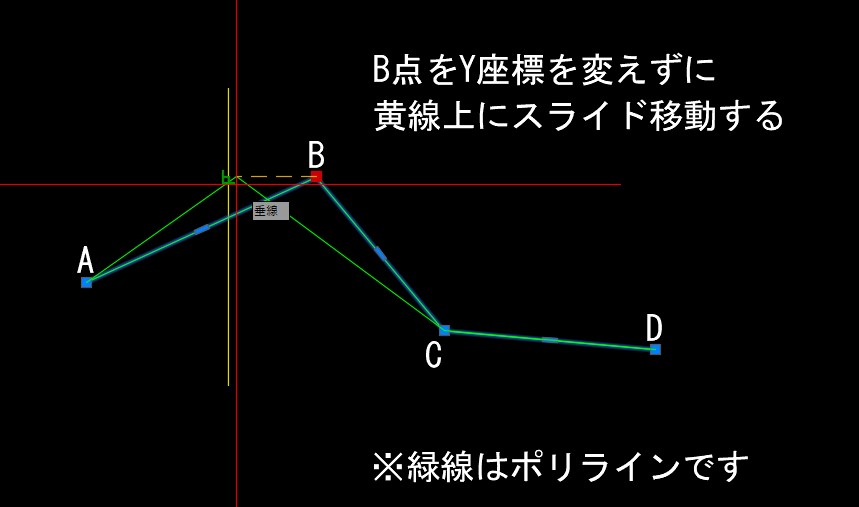

オブジェクトスナップの垂線モードをONにして黄色線に向かって直角に移動します。(上図)

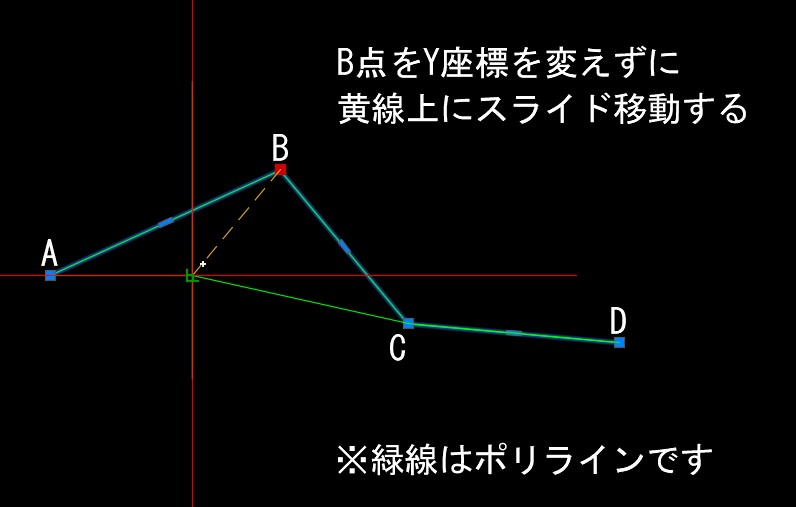

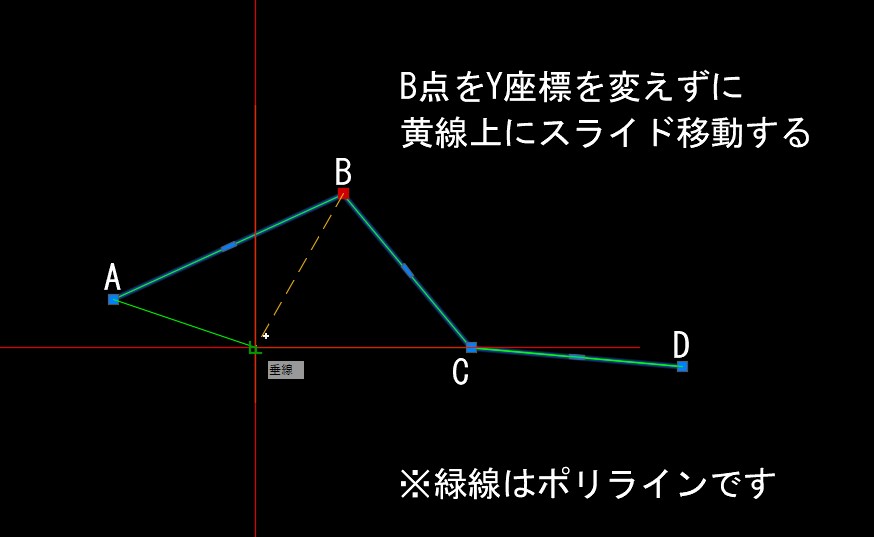

ところが、グリップ編集するオブジェクトがポリラインの場合、B点をつかんで移動する時にこの垂線モードはB点から黄色線に垂直な点だけでなく、隣り合ったA点やC点から黄色線に垂直な点も認識するのです。
　　
勾配が緩い縦断図などの場合は、間違った点を取ってしまうかもしれません。
垂線モードは意図せぬ点を取るので、既定ではOFF設定にしていましたが、こんなことになってるんですね。
この機能は、どういう場合に使うのでしょうか？
